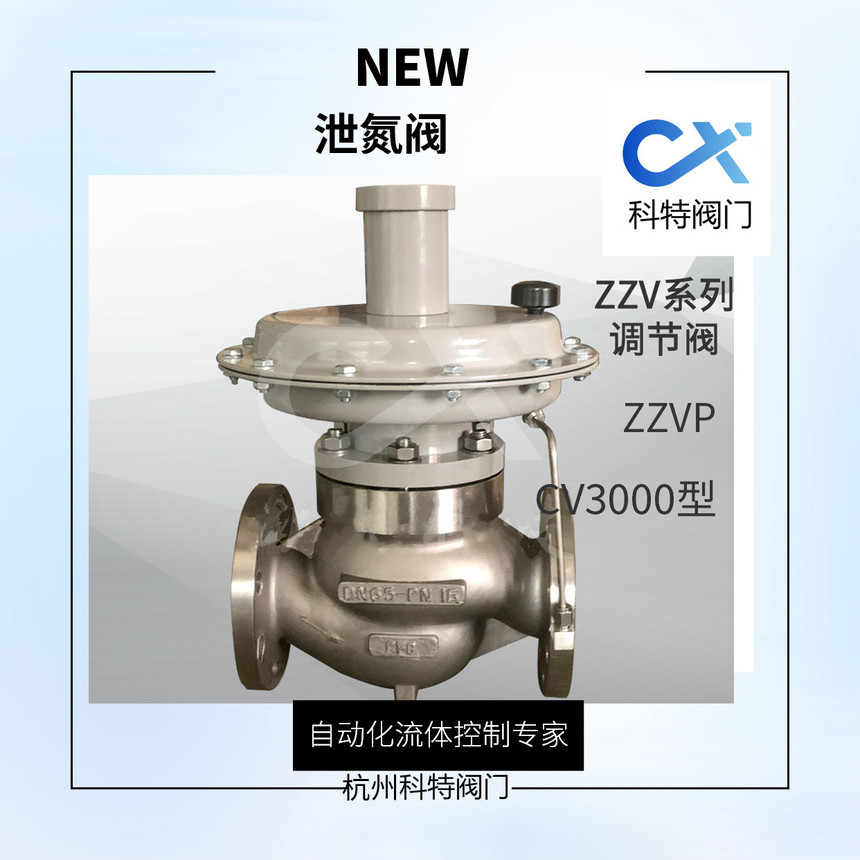

氮封閥簡介氮封裝置主要用于儲罐頂部,來維持儲罐的微正壓,隔離物料與外界的接觸,減少物料的揮發和浪費,保護儲罐安全。氮封閥無需外加能源,利用被調介質自身能量為動力源。自動控制閥門介質流量,使閥后壓力保持恒定的壓力穩定裝置。現已廣泛用于連續送氣的天然氣采輸,城市煤氣以及冶金、石油、化工等工業生產部門。 該閥特點:控制精度高,可比一般普通型直接操作型調壓閥高一倍左右。調節壓差比大(如閥前0.8MPa,閥后0.001MPa)特別適合微壓氣體控制。壓力設定在指揮器上實現,因而方便、快捷、省力省時可在運行狀態下連續設定。 工作原理 (1)當氮封閥關閉時,主閥的活塞是在一個密封室內,當儲罐壓力等于或大于設定的壓力時,膜片就被向上頂起,氣導閥在彈簧的作用下向上移動,把氣導閥上的密封圈緊緊壓在閥座上,關閉了控制氣的進口,同時特殊閥芯室的壓力增加并接近氮氣總管的壓力,此壓力通過內部通道,從特殊閥芯室傳到主閥閥芯室。主閥的活塞就處于氮氣總管壓力的作用,由于主閥閥芯上、下所受氣體壓力平衡,所以主閥閥芯在自重和彈簧的作用下將閥門緊密關死。 (2)氮封閥打開時,當儲罐壓力稍微低于設定壓力時,膜片因為感應壓力下降而向下移動,推動氣導閥打開,氮氣經過孔板、氣導閥的出口進入儲罐,使儲罐內的壓力增加,同時氣導閥的特殊閥芯室的壓力下降,氮氣通過內部通道從特殊閥芯室進入主閥閥芯室。由于主閥閥芯的活塞面積大于主閥閥座孔面積,并有彈簧的彈力和主閥的重量,所以當儲罐壓力稍微低于設定點時,特殊閥芯室和主閥閥芯室的壓力降低很小,主閥仍然保持關閉,氮氣只從氣導閥進入儲罐。 自力式氮封閥 氮封裝置,由控制閥門、執行器、壓力彈簧、指揮器、脈沖管等部件組成。主要用于保持容器頂部保護氣體(一般為氮氣)的壓力恒定,以避免容器內物料與空氣直接接觸,防止物料揮發、被氧化,以及容器的安全。特別適用于各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。廣泛應用于石油、化工等行業。 供氮裝置,將設在罐頂的取壓點的介質經導壓管引入檢測機構,介質在檢測元件上產生一個作用力與與彈簧、預緊力相平衡。當罐內壓力降低至低于供氮裝置壓力設定點時,平衡破壞,使指揮器閥芯,打開,使閥前氣體經減壓閥,節流閥、進入主閥執行機構上、下膜室,打開主閥閥芯,向罐內充注氮氣;當罐內壓力升至供氮裝置壓力設定點,由于預設彈簧力,關閉指揮器閥芯、由于主閥執行機構中的彈簧作用,關閉主閥,停止供氮。 泄氮裝置,該裝置采用內反饋結構,介質直接經閥蓋進入檢測機構,介質在檢測元件上產生一個作用力與預設彈簧預緊力相平衡。當罐內壓力升高至高于泄氮裝置壓力設定點時,平衡被破壞,使閥芯上移,打開閥門,向外界泄放氮氣;當罐內壓力降至泄氮裝置壓力設定點,由于預設彈簧力作用,關閉閥門。 |
